Tutorial Alaram Pendeteksi Gas

Membuat deteksi gas dengan Sensor MQ-2

Untuk memulai siapkan beberap komponen sebagai berikut :

Komponen

Component	Description
Arduino Uno	Microcontroller
LCD i2C	Display
Buzzer	Output Suara
LED	Output Cahaya
Resistor 10 K	Penghambar arus
Breadboard	Peletakan Component
Jumper Cable	Mengubungkan Komponen
MQ-2 Sensor	Pendeteksi Gas

Wiring

Lalu Hubungkan semua komponen tersebut dengan kabel jumper seperti table berikut ini :

LCD	Arduino
VCC	5V
GND	GND
SCL	SCL/A5
SD	SDA/A4

MQ-2	Arduino
VCC	5V
GND	GND
A0	A0

LED	Arduino
+	D2
-	GND

Buzzer	Arduino
+	D3
-	GND

Rangkaian

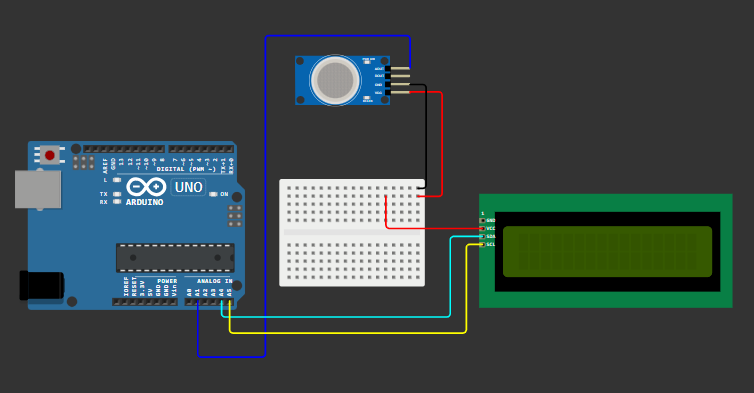

Rangkaian akan seperti berikuti ini dengan LCD

Code untuk menjalankan

Pastikan sudah terinstall library LiquidCrystal_I2C

mq2-lcd.ino

#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);


#define Sensor A1

void setup() {
  Serial.begin(9200);
  lcd.init();
  lcd.backlight();
}

void loop() {
  int value = analogRead(Sensor);
  lcd.setCursor(0, 0);
  lcd.print("Value :");
  lcd.print(value);
  lcd.print("  ");

  if (value > 400) {
  Serial.println("GAS Detected!");
  lcd.setCursor(0, 1);
  lcd.print("GAS Detected!");

  } else {
    Serial.println("No Gas Detected!");
    lcd.setCursor(0, 1);
  }
}

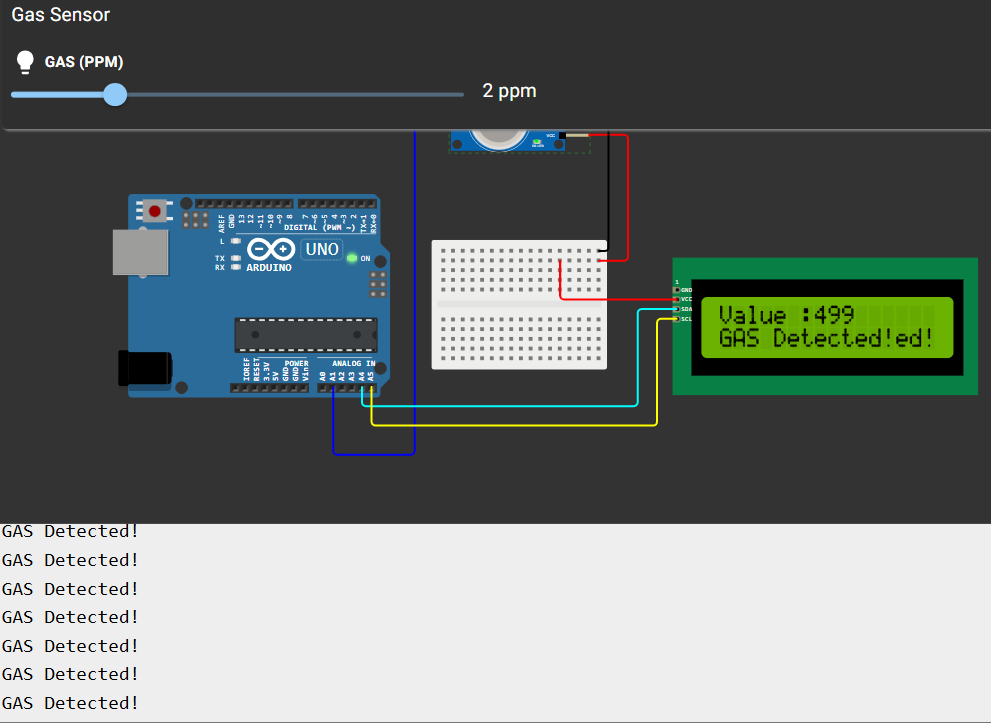

Ketika berhasil di jalankan

Update Rangkaian

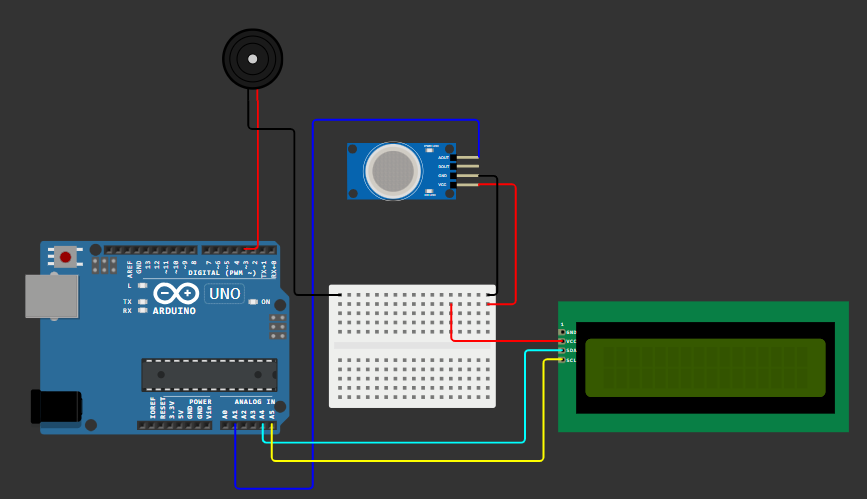

Tambhakan Buzzer seperti gambar berikut ini

Ganti code sebelumnya dengan code beriut ini

mq2-lcd-buzzer.ino

#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);

#define Buzzer 3
#define Sensor A1

void setup() {
  Serial.begin(9200);
  lcd.init();
  lcd.backlight();
  pinMode(Buzzer, OUTPUT);
}

void loop() {
  int value = analogRead(Sensor);
  lcd.setCursor(0, 0);
  lcd.print("Value :");
  lcd.print(value);
  lcd.print("  ");

  if (value > 400) {
    tone(Buzzer,500);
    delay (500);
    tone(Buzzer,1000);
    delay(500);
    lcd.setCursor(0, 1);
    lcd.print("GAS Detected!");
  } else {
    noTone(Buzzer);
    lcd.setCursor(0, 1);
    lcd.print("No Gas Detected!");
  }
}

Jalankan Hasil rangkaian dan update code, apakah buzzer berbunyi ketika gas terdeteksi?

Tambahkan LED

Tambhakan code berikut ini sesuai tempatnya dan tambahakan juga pada rangkaian arduino

Tambahkan LED pada pin 2

mq2-lcd.ino

#define LED 2


void setup() {
  ....
  pinMode(LED, OUTPUT);

void loop() {
  ....
  (value > 400) {
digitalWrite(LED, HIGH);
  }
   } else {
digitalWrite(LED, LOW);
}
}
